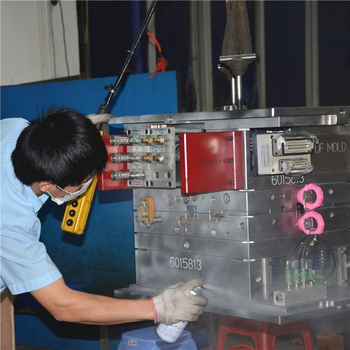

在精密制造領域，注塑模具圖紙不僅是技術交流的載體，更是質量管控的第一道防線。2025年4月最新實施的《塑料注射模技術條件》國標修訂版（GB/T 12555-2025），對圖紙設計提出更精細化的要求，這些規范凝結了行業數十年經驗，直接影響著模具加工效率與產品成型精度。本文從實踐視角出發，解析當前注塑模具圖紙設計的關鍵規范。

視圖表達的規范性是圖紙設計的基石。主視圖需完整呈現分型面結構，采用1:1比例確保尺寸直觀性，復雜區域需增加局部放大圖并標注三維坐標測量點。某新能源汽車燈罩模具圖紙中，設計師通過增加3處200%放大視圖，使透鏡紋理區域的加工誤差從±0.05mm降至±0.02mm。澆注系統與冷卻水道的空間關系必須通過剖視圖清晰展示，主流道直徑、冷卻水管間距等關鍵參數需標注雙向公差，例如主流道入口直徑標注為Φ4.0±0.01mm。對于多腔模具，需標注型腔排布的位置度公差，通常要求不超過0.03mm/100mm，某醫療檢測卡模具通過增加型腔間距極差控制標注，使產品重量差異從1.2%優化至0.5%。 尺寸標注體系需遵循"基準統一"原則。以模具中心線為基準的坐標標注法已成為主流，核心成型尺寸需標注材料收縮補償值。

2024年模具行業協會調研顯示，采用GD&T幾何公差標注的圖紙使斜頂機構裝配合格率提升至98.7%，關鍵配合面需標注平面度0.01mm、垂直度0.02mm/100mm等形位公差。某無人機外殼模具通過增加模仁鑲件的同軸度標注（Φ0.015mm），使產品裝配間隙均勻性提升40%。 材料與工藝標注的精確性決定模具壽命。模仁鋼材牌號（如S136、NAK80）及熱處理硬度（HRC38-42）必須明確標注，表面處理要求需細化至氮化層0.12mm或鍍鉻5μm。運動部件需標注潤滑方式與周期，如導柱標注"每周加注鋰基脂潤滑"。值得關注的是，2025版國標新增綠色制造要求，圖紙需標注可回收材料標識，如模架標注"P20鋼100%可循環利用"。

圖紙管理規范正向數字化轉型。版本控制采用"年-月-日-版本號"格式（如20250418-Rev3），變更記錄需完整記載修改內容與責任人。某跨國企業引入PLM系統后，圖紙變更導致的返工時間縮短58%。存檔時需同時保存三維參數化模型（STEP格式）與二維圖紙（PDF），確保數據可追溯性。行業領先企業已在圖紙中嵌入動態二維碼，掃碼即可查看模流分析視頻與裝配動畫，某汽車零部件供應商實踐表明，這種增強現實圖紙使新員工培訓效率提升65%。

隨著智能制造發展，基于MBD的全三維標注技術正逐步替代傳統二維圖紙。新規范要求在三維修模中直接標注加工精度、表面處理等要求，并關聯加工設備的數控代碼。某精密連接器模具采用此技術后，電極加工時間縮短30%，尺寸一致性提升至99.2%。未來，融合AI輔助設計的智能圖紙系統，將能自動優化澆口位置與冷卻水道布局，持續推動注塑模具設計向高效化、精準化方向演進。
